OP117GP择其来源其中,全局输出使能控制信号有多个,不同型号的器件,其数量也不同(XC9500系列中r=4,MAX7000系列中r=6)。当oE为低电平时,I/0引脚可用作输入,引脚上的输入信号经过输入缓冲器送至内部可编程连线区。

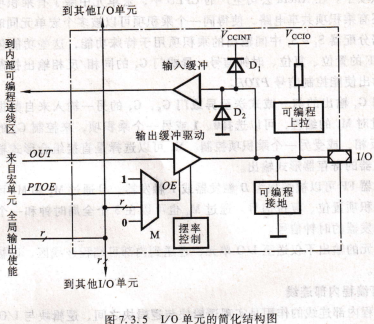

到其他I/o单元输入缓冲0M单元,I/o单元的简化结构图,D1和D2是钳位二极管,用于I/0引脚的保护。另外,通过编程可以使I/o引脚接上拉电阻或接地,也可以控制输出摆率(转换速率SR),选择快速方式可适应频率较高的信号输出,选择慢速方式则可减小功耗和降低噪声。ycclNT是器件内部逻辑电路的工作电压(也称为核心工作电压①),而ycc。的引入,可以使I/0引脚兼容多种电源系统。

CPLD编程简介,通过上一节的介绍可以看出,CPLD的各种逻辑功能的实现,都是由其内部的可编程单元控制的。这些单元大多采用E2PROM或闪烁存储器编程技术。编程过程就是将编程数据写入这些单元的过程。这一过程也称为下载(Down~load)或配置(Configure)。

写人CPLD中的编程数据都是由可编程器件的开发软件自动生成的。用户在开发软仵中输人设计及要求。利用开发软件对设计进行检查、分析和优化,系Core Vdtage的译称。

到内部可编程连线区 来自宏单元全局输出使能,@σrrOE到其他I/o,存储器、复杂可编程器件和现场可编程阵列,I/0各部分的主要功能是什么?

什么编程技术?其有什么特点?

现场可编程门阵列(FPGA①)是⒛世纪80年代中期发展起来的另一种类型的可编程器件。它不像CPLD那样采用可编程的“与一或”阵列来实现逻辑函数,

系Field Programmable Gate Array的缩写。

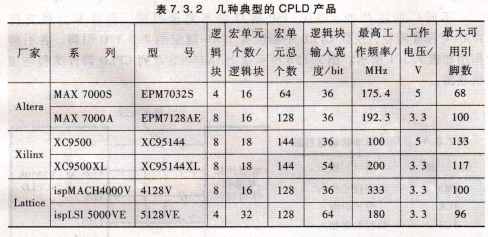

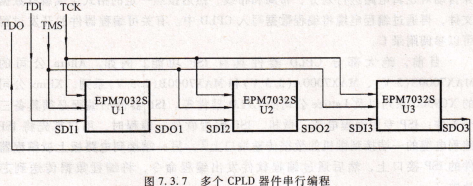

存储器、场可编程多个CPLD器件串行编程,几种典型的CPLD产品最大可用引脚,数逻辑块输人宽度,bit最高工作频率,MHz作Ⅱ 电逻辑块宏单元个数,逻辑块单总数宏元个.
