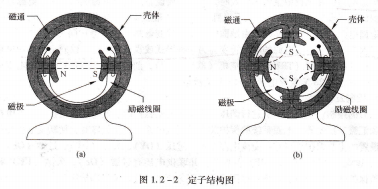

BUF420AI图1.2-2(a)、(b)所示分别为两极电机和四极电机的定子结构图。

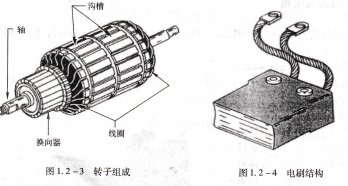

换向器和转轴组成,如图1.2-3所外壳及刷架轴承转子、整流子(换向驱动轴励磁线圈,换向器直流发电机构造螺钉.

壳体磁通磁极.励磁线圈.定子结构图示。电枢线圈在转子转动时,切割磁力线,产生交流电动势。每个电枢线圈的两端按规定的顺序连接在换向器上。

换向器和电刷组件。换向器和电刷组件的作用是将电枢线圈产生的交流电转换成直流电,由电刷输出。电刷结构如图1.2-4所示,电刷表面在弹簧的作用下与换向器表面紧密接触。电刷装在刷架上,刷架安装在定子上。

换向器线圈壳体,沟槽轴转子组成电刷结构,励磁方式.

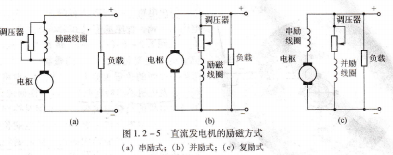

根据励磁线圈的接线不同,直流发电机可以分为串励式、并励式和复励式,如图1.2-5所示。串励式发电机的励磁线圈与负载电路串联,励磁电流随负载的增加(电阻减小)而增大,使发电机输出电压上升。要维持电压不变,可在励磁线圈两端并联一可变电阻(调压器)分流一部分励磁电流。这种发电机多用在恒速恒负载或负载启动电流大的情况下。其缺点是电压调整困难,因此飞机上一般不使用。并励发电机的励磁电流小,电压调整相对容易,一般小型飞机都采用这种发电机。复励发电机兼有串励和并励发电机的特点,常用于直流启动发电机。
