KA8334 二相桥式全控整流器

发布时间:2019/12/8 13:06:35 访问次数:654

KA8334KGPS-100/1~4晶闸管中频电源装置的电气原理图如图15-52所示。



装置的组成部分及各部分工作原理简介 晶闸管中频电源装置主要组成部分如图15-53所示。



主电路,二相桥式全控整流器。其作用是将三相交流电变成电压可调的直流电。

滤波器。由滤波电抗器组成,作用是:

使输出直流保持连续,减小电流纹波。

起隔离交流作用,限制中频电流进入电网。

在逆变失败或负载短路时抑制短路电流。

逆变器。由晶闸管和桥臂电抗器组成,作用是将直流电能转换成中频电能。

负载感应器。由感应线圈和补偿电容器组成,工作于谐振状态,谐振频率基本上是逆变器的工作频率。

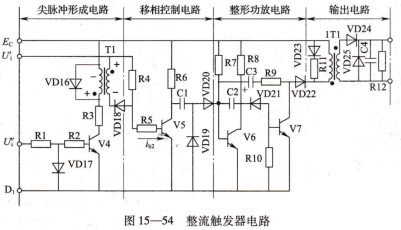

控制电路,整流触发器(见图15-54)。由同步变压器TS取出超前晶闸管阳极电压波形150°的正弦波信号yl和与晶间管阳极电压波形同相的Ul,ui为主同步信号。ui和ui′分别加到触发电路上,经尖脉冲形成电路,将研变成尖脉冲叠加到主同步信号yl上,得到正弦波加尖脉冲的同步信号。工作在开关状态的V5和RC微分电路组成移相控制电路。当V5由截止转换为饱和导通时,产生一脉冲信号,脉冲信号的相位取决于Ⅴ5开关的转换点,亦取决于口和口的相交点,所以只要改变Ⅴ5基极信号的合成,就能达到移相的目的。如图15-55所示为六相中的其中一相,所有的信号均通过串联后接到V5的基极。由移相控制电路产生的尖脉冲信号,经整形电路变成一矩形波,然后经功放电路放大,最后由输出电路送到对应的晶间管的门极,控制晶闸管导通时刻。



深圳市唯有度科技有限公司http://wydkj.51dzw.com/



KA8334KGPS-100/1~4晶闸管中频电源装置的电气原理图如图15-52所示。



装置的组成部分及各部分工作原理简介 晶闸管中频电源装置主要组成部分如图15-53所示。



主电路,二相桥式全控整流器。其作用是将三相交流电变成电压可调的直流电。

滤波器。由滤波电抗器组成,作用是:

使输出直流保持连续,减小电流纹波。

起隔离交流作用,限制中频电流进入电网。

在逆变失败或负载短路时抑制短路电流。

逆变器。由晶闸管和桥臂电抗器组成,作用是将直流电能转换成中频电能。

负载感应器。由感应线圈和补偿电容器组成,工作于谐振状态,谐振频率基本上是逆变器的工作频率。

控制电路,整流触发器(见图15-54)。由同步变压器TS取出超前晶闸管阳极电压波形150°的正弦波信号yl和与晶间管阳极电压波形同相的Ul,ui为主同步信号。ui和ui′分别加到触发电路上,经尖脉冲形成电路,将研变成尖脉冲叠加到主同步信号yl上,得到正弦波加尖脉冲的同步信号。工作在开关状态的V5和RC微分电路组成移相控制电路。当V5由截止转换为饱和导通时,产生一脉冲信号,脉冲信号的相位取决于Ⅴ5开关的转换点,亦取决于口和口的相交点,所以只要改变Ⅴ5基极信号的合成,就能达到移相的目的。如图15-55所示为六相中的其中一相,所有的信号均通过串联后接到V5的基极。由移相控制电路产生的尖脉冲信号,经整形电路变成一矩形波,然后经功放电路放大,最后由输出电路送到对应的晶间管的门极,控制晶闸管导通时刻。



深圳市唯有度科技有限公司http://wydkj.51dzw.com/
