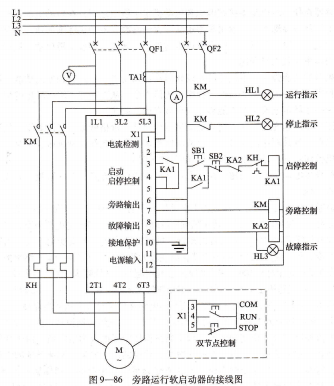

TWL92215PFBR旁路运行软启动器的接线图如图9-86所示。

软启动器在使用时,除了按图接线以外,还必须设置好以下相关的参数: 启动方式,包括斜坡升压软启动、斜坡恒流软启动、全压启动等;停止方式,包括自由停车、软停车;启动时间用于设定启动时电压提升的时间,通常可以在1~60s调节;停止时间用于设定停止时电压下降的时间,通常可以在1~60s调节;起始电压指的是设定时的初始电压水平以及停止时的终止电压水平,初始电压一般在全电压的30%~70%范围内可调节;限流倍数/恒流值指的是启动时的最大启动电流为额定电流的倍数或最大电流值。

软启动器上一般用一些拨码开关和旋动开关(可调电位器)来设定相关参数,也有一些软启动器可采用显示屏和小键盘来设定参数,一般有运行(RUN)、停止(ST0P)、确认(ENTER)、取消(C)、增减等按键,如图9-87所示,一般按照说明书进行设定即可。

变频器,软启动器可以降低启动电流,实现电动机的平滑启动,但是由于启动电压的降低,启动转矩也降低,因此软启动一般适用于轻载或空载启动。对于需要重载启动的设备(例如起重机)就不能采用软启动器这种降压启动方式,必须使用变频器启动。

变频器是利用电力半导体器件(IGBT)的通断作用,改变电源的频率和电压,具有软启动、软停车、变频调速、改变功率因素和多种保护功能的电能控制装置。

变频器在使用时出是串接在电源和电动机定于绕组之间,在启动电动机时,变频器的输出电压从零逐渐增大,输出频率也从零逐渐升高,电动机逐渐加速,直到变频器输出设定的电压、设定的频率,电动机逐步达到设定转速,实现平滑启动.运行时还可以调整输出频率实现无级调速.

变频器的功能强大,不仅能够实现软启动器的功能,还具有调速的功能.同时,在

变频过程中,保持输出电压与输出频率的比值不变,从而保证了输出转矩的恒定,变频器电流始终在额定电流左右,能够适应重载启动,调速。

交流变频调速充分发挥了交流电动机结构简单、价格低廉、坚固耐用、使用和维护方便等优点,且其调速性能可以与直流调速相媲美,因此在各种机床、水泵、风机,各种生产机械和农副产品加工设备中得到广泛的使用。
