BCMA512MB油断路器 高压油断路器用来断开和接通正常高压电路,以及在故障时迅速自动断开高压电路,是电力系统中最重要和最基本的控制元件,其性能好坏直接影响系统运行的可靠性和安全性。

油断路器的交流耐压试验应在其他绝缘试验项目合格后进行。特别是油的击穿电压应合格。对于刚过滤或新加油的油断路器,应在油处于充分静止的状况下进行,一般隔3h左右。

隔离开关 隔离开关是专门预备拉断空载电路的,其耐压标准规范见表9-1。

负荷开关 在小容量的电网中,往往使用高压负荷开关配合高压熔断器代替高压断路器和隔离开关使用,其耐压标准规范见表9-1。

互感器 互感器的交流耐压试验是指线圈与套管对外壳的交流耐压试验。互感

器的一次线圈的交流耐压试验,可以单独进行,也可以和相连接的高压设备如母线、开关等一起进行。二次线圈应短路接地。互感器的耐压标准规范见表9-1。

试验结果判断,在持续时间内,不击穿为合格,反之为不合格。

当被试品为有机绝缘材料时,经试验后立刻进行触摸,如出现普遍或局部发热,都认为绝缘不良,需经处理,再行试验。

对综合绝缘的设备或有机绝缘的材料,其耐压前后绝缘电阻下降不应超过30%,否则为不合格。

在试验过程中,若由于空气湿度、温度或表面脏污等影响,引起表面滑闪放电或空气放电,则不应认为不合格,在经过清洁、干燥等处理后,再行试验。

常用低压电器的灭弧,各种有触头电器都是通过触头的开、闭来通、断电路的。触头接通电路时存在接触电阻,引起触头温升;触头分断电路时,由于热电子发射和强电场的作用,使气体游离,从而在分断瞬间产生电弧。开关电器在关断电路时产生的电弧,一方面使电路仍旧保持导通状态,延迟了电路的关断;另一方面会烧损触头,缩短电器的使用寿命。所以许多电器采取了灭弧措施,归纳起来主要有以下几种:

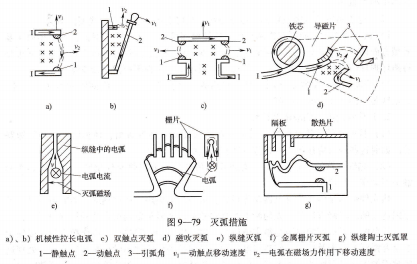

依靠触头的分开,机械拉长电弧,如图9-79a、图9-79b所示。

利用流过导电回路的电流在弧区产生磁场,使电弧受力迅速移动和拉长电弧。这种灭弧称电力灭弧,如图9-79c所示。

利用特制线圈的电流在弧区产生磁场使电弧受力拉长,如图9-79d所示。这种灭弧又被称为磁吹灭弧。

将电弧分隔成许多串联的短弧,如图9-79f所示,也称为栅片灭弧。

依靠磁场的作用,将电弧驱人用耐弧材料制成的狭缝中,以加快电弧的冷却,如图9-79e、图9-79g所示。这种灭弧也称为纵缝灭弧。

不同的电器采用不同的灭弧装置,交流接触器常用双触头灭弧、栅片灭弧、纵缝灭弧等,直流接触器则用磁吹灭弧。
