FQB5N50C磁通与磁感应强度,磁通 通过与磁场方向垂直的某一面积上磁力线的总数,叫作通过该面积的磁通量,简称磁通。用字母Φ表示,其单位是Wb(韦伯)。面积一定时,通过的磁通越多,磁场就越强。

磁感应强度 垂直通过单位面积的磁力线的数目,叫该点的磁感应强度。用字

母B表示,单位是T(特)。在均匀磁场中,磁感应强度B=Φ/S。

磁感应强度不仅表示了磁场中某点的强弱,还表示出该点磁场的方向,它是一个矢量。某点磁力线的切线方向,就是该点磁感应强度的方向。

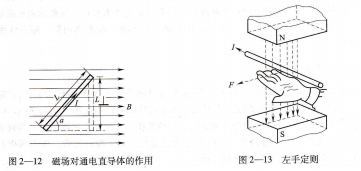

磁场对电流的作用,磁场对通电直导体的作用 处在磁场中的直导体有电流流过时,导体会发生运动,表明通电导体受到一个电磁力的作用。这个电磁力F的大小与通过导体的电流r的大小成正比,与导体在磁场中的有效长度乙sinα以及导体所处位置的磁感应强度B成正比,如图2-12所示。写成数学表达式即为:

                 F=BILsinα (N)

通电导体在磁场中受到的电磁力的方向,可用左手定则来判定,如图2―13所示。伸开左手,让拇指与其余四指垂直并同在一个平面内,让磁力线穿过手心,四指指向电流方向,拇指所指的方向就是通电导体所受到的电磁力的方向。

磁场对通电线圈的作用 在均匀磁场中放置一个可以转动的通电矩形线圈汕cd,

如图2-14所示。当线圈平面与磁力线平行时,@J和3c边不受磁场的作用力,但c3和cd边会受到磁场力(F1、F2)的作用。令c3=cd=L1,od=bc=L2,则F1=F2=BILI。

用左手定则可判断出F1与F2方向相反。此时线圈受到的转动力矩为:

                    M=F1L2=BJL1L2=BIs

式中 B―均匀磁场的磁感应强度;

f一线圈中的电流;

S一线圈的有效面积。

若线圈在转矩M的作用下顺时针方向转动,当线圈平面的法线与磁力线的夹角为α时,如图2―14b所示,则线圈受到的转动力矩为:

                M=BJssinα

若线圈由Ⅳ匝绕制,则转动力矩为:

                M=NBIssinα

通电平行导体之间的相互作用 两根平行且靠近的通电导体,相互之间都要受到

对方电磁力的作用。电磁力的方向可用如图2-15所示的方法来判定。先判定通电导线产生的磁场方向,再判定两根导体分别受到的电磁力方向。由图中可以看出:两根平行导体的电流方向相同时(见图2-15a),相互吸引;电流方向相反时(见图2―15b),相互排斥。

磁导率与磁场强度,磁导率 磁导率(又称导磁系数)是用来表征物质导磁性能的物理量,用字母u表示,单位是H/m。真空的磁导率uO=4π×10ˉ7H/m,为一常数。把某种物质的磁导率u与真空中磁导率u0的比值,叫作该物质的相对磁导率,用字母ur表示。ur=u/u。只是一个比值,无单位。根据物质的磁导率不同,可以将物质分为三类:

UR<1的物质叫反磁物质,如铜、银等;

UR<1的物质叫顺磁物质,如空气、锡等;

UR>1的物质叫铁磁物质,如铁、镍、钴及其合金等。

磁场强度 磁场中某点的磁感应强度B与媒介质磁导率u的比值叫作该点的磁场强度,用字母Ⅱ表示,即h=b/u       (A/m)
