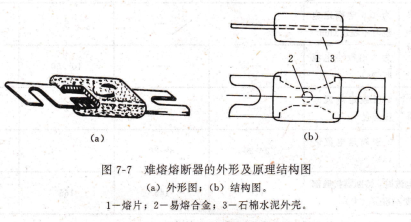

PCD80725HL/E15难熔熔断器的外形及原理结构图(a)外形图;(b)结构图。

1一熔片;2一易熔合金;3一石棉水泥外壳。

利用纯锡作为铜质熔体的“熔剂”要比锡铅合金好,因为纯锡的性能比锡铅合金稳定,其熔点也比锡铅合金高,它的安秒特性将向右移。采用不同的“熔剂”材料将获得不同的安秒特性,图7-8所示的是有“冶金效应”与无“冶金效应”时的安秒特性。显然有“冶金效应”以后,最小熔化电流rn要比无“冶金效应”时的最小熔化电流rr2小,这样可以使难熔熔断器在较低倍数的过载电流下熔断。图中可以发现,在高过载倍数的短路故障时,不论有无“冶金效应”熔断时间都十

分短促。

铜质熔体的安秒特性，1―有“冶金效应”;2―无“冶金效应"．1.3倍额定电流，通常难熔熔断器的熔体要用由石棉水泥制成外壳包裹起来,见图7-7(a)和(b)。使其吸收熔体的一部分热量,增大熔断器的热惯性,使动作延迟时间增长一些;另外,还可起到加速熄灭电弧的作用。表7一4所列的是国产NB型难熔熔断器的主要技术性能的数据。

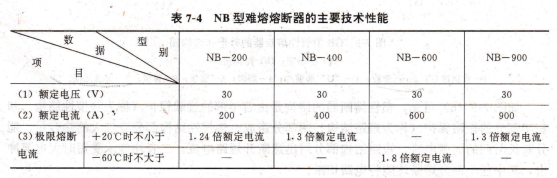

NB型难熔熔断器的主要技术性能(1)额定电压(V),(2)额定电流(A),(3)极限熔断,+20.C时不小于1.3倍额定电流,1.24倍额定电流-60C时不大于1.8倍额定电流.

NB-900,经额定电流预热1h后的熔断时间,+20・C下冷状态时熔断时间,在额定电流时,熔断器接触部分的过热温度不超过(C).

惯性熔断器,这是一种既能承受流的冲击,又能迅速分断短电流和长时间过电流的熔断器,这种熔断器在短路时很快就熔断,而要较才熔断。

贾性熔断器适用于保护短时允许有较大过载电流的用电设各的电源电路中。例如电动机的启动电流比其正常工作的额定电流大好多倍,如果采用与电动机额定电流相同的易熔熔断器,则在电动机启动过程中就会被熔断。如果采用与启动电流大小相当的熔断器,则无法保护电动机的长时间过载故障,而惯性熔断器就能恰当地解决这个矛盾。

国产GB型惯性熔断器的外形和构造如图7-9所示。

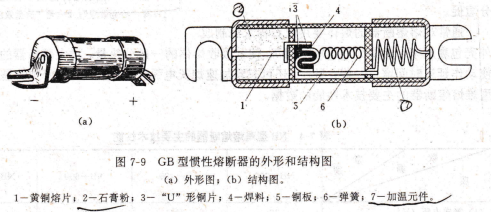

GB型惯性熔断器的外形和结构图(a)外形图;(b)结构图。

1一黄铜熔片;2一石膏粉;3-“U”形铜片,4一焊料;5一铜板,6一弹簧;?一加温元件。

如图7-9(b)可见,惯性熔断器的结构是由右半部的过载保护(称为热惯性结构)和左半部分的短路保护(称为短路结构)两部分组成。热惯性结构部分有较大的热容量,能分断长时间的过载电流,短路结构部分可迅速断开短路电流。二者均能承受短时大电流冲击,其中任一部分熔断均能将电路切断。

为1.6倍额定电流时不超过(min)为2倍额定电流时(s),4倍额定电流时不超过(s),型号意义:N一难熔;B一保险丝;数字代表额定电流的安培数。
