LP2992ILDX-3.3整量化方法,最大量化误差|ε mx|=1LSB,而四舍五入量化方法|ε max|=

lsb/2,由于后者量化误差小,所以为大多数A/D转换器所采用。

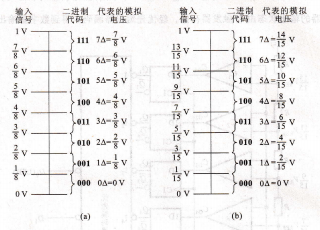

按上述两种方法划分量化电平的示意图分别如图9.2.3(a)、(b)所示。图9.2.3 划分量化电平的两种方法(a)舍尾取整法 (b)四舍五人法

将量化后的结果用二进制码或其他代码表示出来的过程称为编码。经编码输出的代码就是A/D转换器的转换结果。

A/D转换器按其工作原理的不同分为直接A/D转换器和间接A/D转换器两种。直接A/D转换器将模拟信号直接转换为数字信号,这类A/D转换器具有较快的转换速度,典型电路有并行比较型A/D转换器、逐次比较型A/D转换器。而间接A/D转换器则是先将模拟信号转换成某一中间量(时间或频率),然后再将中间量转换为数字量输出。此类A/D转换器的速度较慢,典型电路有双积分型A/D转换器、电压频率转换型A/D转换器。

并行比较型A/D转换器,3位并行比较型A/D转换器原理电路如图9.2.4所示。它由电阻分压器、电压比较器、寄存器及优先编码器组成。优先编码器输人信号马的优先级最高,i1最低。分压器将基准电压分为vref/15、3vref/15、・・13vref/15不同电压值.

此后,返回弹簧和缓冲弹簧同时受到压缩,合成的反力特性将沿着斜线CD上升,显然,CD的斜率要比AB大。所以9总的反力特性为ABCD折线构成。

图中δ工作为活动铁心可移动的距离,ε最小为接触器接通状态时的剩余磁间隙,ε触点为触点断开时活动触点与固定触点之间的触点间隙。显然,活动铁心与固定铁心之间的工作间隙与触点间隙之差即为超行程。

接通电压与断开电压,由上分析可知,要使铁心顺利吸合,必须保证在铁心吸合的全过程中吸力处处大于反力,也就是说,接触器线圈必须有足够高的电压以使电磁铁产生足够的电磁吸力。我们将保证接触器顺利接通所需要的最低电压称为接触器的接通电压。当然,高于接通电压更容易使接触器接通。

同理,当电磁线圈两端的电压慢慢降低而单绕组接触器的吸力一反力特性,使接触器断开时,必须保证在铁心返回的全过程中吸力处处小于反力(虚线③),因而要求线圈两端的电压要足够低。保证接触器能够可靠断开时接触器线圈上的最高电压称为接触的断开电压。当然,比断开电压更低或完全断电时,接触器更容易断开。

双绕组接触器的工作原理,双绕组接触器的基本结构,从单绕组接触器的分析和它的吸力反力特性可知,当铁心吸合后电磁吸力远远大于弹簧反力。实际上,铁心保持在吸合位置所需要的线圈磁势(对应线圈电压)并不需要那么大。

线圈磁势大,必然使线圈和整个电磁铁的尺寸和重量增大,这是不利的,双绕组接触器则能克服这个缺点c双绕组接触器与单绕组接触器的触点系统和磁路系统都基本相同,只是其电磁线圈由一个绕组变为两个绕组。即吸合绕组和保持绕组,如图5.2-23所示。吸合绕组的导线粗、匝数少,而保持绕组导线细、匝数多,弘|此,吸合绕组电阻小,保持绕组电阻大。

同时,双绕组接触器有一对辅助常闭触点,安装在接触器壳体的底部‘触点的断开是由拉舞下端塑压的绝缘头推动的。在铁心吸合过程中,当触点已接触,铁心运动到距台座0.6~0.7mm时,拉杆下端的绝缘头便将辅助触点断开,从而使保持绕组和吸合绕组串联接入电路。

双绕组接触器的工作情况,当线圈接上电源时,由于保持绕组被辅助触点短接,电源电压只加在吸合绕组上:因为吸合绕组导线粗电阻小,电流就比较大,虽然匝数少,但产生的磁势仍然较大而能将铁心吸动,其吸力特性如图5.2-24的曲线①所示。在铁心由εI运动到ε2位置时,触点闭合,・当铁心进一步运动到ε3位置时,拉杆下的绝缘头便将辅助触点顶开,从而使保持绕组投入工作:由于保持绕组与吸合绕组串联工作,线圈的电阻增大很多,线圈电流大大减小.
