UPD74HC4040与双稳态电路相比较,单稳态触发器在电路组成和工作原理方面有什么不同?

用与非门和用或非门组成的微分型单稳触发器,它们的触发脉冲和输出脉冲有何区别?

如果去掉图8.1,1所示单稳态触发器电路中的Rd、Cd组成的微分电路,当触发脉冲宽度大于单稳态触发器输出脉宽时,试问电路会产生什么现象?

图8,1.1所示单稳触发器的输出脉宽与电路中哪些参数有关?对R的取值是否应有限制?为什么?

集成单稳触发器分为哪两类？它们的区别是什么？

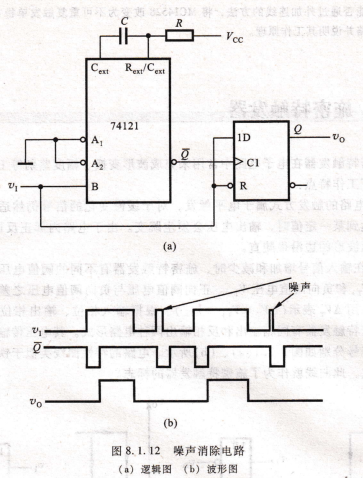

用集成单稳触发器74121产生输出脉宽等于3ＭＳ的脉冲信号,如果选择R=2 kΩ (内部电阻 ).试问外接电容Ccxt应取何值？

能否通过外加连线的方法,将MC14528改变为不可重复触发单稳?试画出电路并说明其工作原理。

施密特触发器在电子电路中常用来完成波形变换、幅度鉴别等工作,电路具有以下工作特点:

电路的触发方式属于电平触发,对于缓慢变化的信号仍然适用,当输入电压达到某一定值时,输出电压会发生跳变。由于电路内部正反馈的作用,输出电压波形的边沿很陡直。

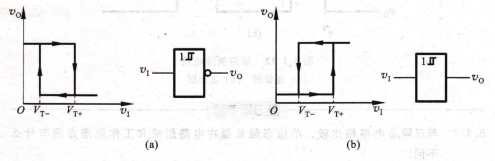

在输人信号增加和减少时,施密特触发器有不同的阈值电压,正向阈值电压%+和负向阈值电压h~。正向阈值电压与负向阈值电压之差,称为田差电压,用Δ%表示(Δ%=%+-h~)。根据输入相位、输出相位关系的不同,施密特触发器有同相输出和反相输出两种电路形式。其电压传输特性曲线及逻辑符号分别如图8,2.1(a)、(b)所示。电路的特性曲线类似于铁磁材料的磁滞回线,此曲线就作为了施密特触发器的标志。

反相输出施密特电路的传输特性及逻辑符号 (b)同相输出施密特电路的传输特性及逻辑符号，用门电路组成的施密特触发器．

电路组成，用CMOs门组成的施密特触发器如图8.2.2所示。电路中两个CMOs反相器串接,分压电阻的r1、R2将输出端的电压反馈到Gi门的输人端,并对电路产生影响。
