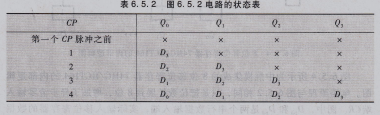

UMA1H2R2MDA1TE的二进制代码或数据依次移位,用来换、数值运算以及其他数据处理功能。选择如图寄存行/串行的转步时序电路。类推,可得该移位寄存表可知,输人数码依次4个触发器的输出状态解,在图6.5.3中画出器的状态,如表6,5.2所示(×由低位03Q20lO。了数码=1Ds。个时钟脉冲后D。相对应为了加深理D1=0,DO=1)在寄存现在触发器的输出端DsI.

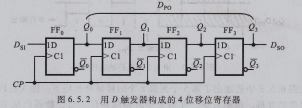

图6.5.2 用D触发器构成的4位移位寄存器

(1)基本移位寄存器

工作原理，图6.5.2所示是一个4位移位寄存器,串行二进制数据从输入端DS1输入,左边触发器的输出作为右邻触发器的数据输人。若将串行数D3D2D1DO从高位(D3)至低位(DO)按时钟序列依次送到DsI端,经过第一个时钟脉冲后,o0=D3。由于跟随数码D3后面的数码是D2,则经过第二个时钟脉冲后,触发器FFO的状态移入触发器FF1,而FF。变为新的状态,即01器中移位的波形,经过4个时钟脉冲后,1101出现在触发器的输出端Q3O201Q。 这样 ,就将串行输人数据转换为并行输出数据DP0.

在图6.5.3中还画出了第5个到第8个时钟脉冲作用下,输人数码在寄存器中移位的波形。由图可见,在第8个时钟脉冲作用后,数码已从O3端(即串行数据输出端Ds。)全部移出寄存器。随着时钟信号的推移,Ds。输出端得到1101的串行输出序列。
