GA4F3P-T1 各管的导通电阻串联
发布时间:2019/10/12 12:41:31 访问次数:3524

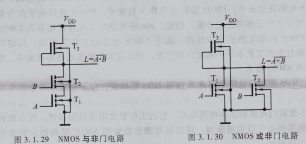

GA4F3P-T1NMOS与非门电路,图3.1.29所示为NMOS与非门电路 。其中Tl和T2为工作管 ,两者串联 ;TR为负载管 :当输人A、 B中任一个为低电平时 ,与它对应的NMOS管截止 , 输出为高 电平 ;仅当A、 B全为高电平时 ,所有工作管都导通 ,输出才为低电平.可见电路具有与非功能 ,即L=A· B
NMOs或非门电路,图3,1.30所示为NMOs或非门电路,其中T1和T2为工作管,两者并联;T3为负载管。当输人A、B中任一个为高电平时,与它对应的MOs管导通,输出为低电平;仅当A、B全为低电平时,所有工作管都截止,输出才为高电平。电路具有或非功能,即
L=A+B
值得注意的是,当与非门输人端增加时,串联的管子也随之增加。当输人全为高电平时,各管的导通电阻串联,使低电平输出电压升高,以致破坏正常逻辑功能。而或非门的工作管是并联的,增加管子的个数不会影响低电平输出电压的稳定,因而NMOS门电路多以或非门为基础,构成各种功能的逻辑电路。
CMOS逻辑门电路有哪些优点?
影响CMOS电路开关速度的主要因素是什么?
CMOs反相器的传输特性曲线说明什么问题?两个管子的工作状态如何变化?
漏极开路门和三态门的特点是什么,它们各用于什么场合?
漏极开路门的上拉电阻如何确定?它对开关速度有无影响?
为什么NMOs门电路多是以或非门作为基本门电路?
