CJ1W-ID232有极性铝电解电容器是将附有氧化膜的铝箔(正极)和浸有电解液的衬垫纸,与阴极(负极)箔叠片一起卷绕而成。外形封装有管式、立式,并在铝壳外有蓝色或黑色塑料套。容量范围大.一般为1~10000uF,额定工作电压范围宽,为6,3~450V。其缺点是介质损耗、容量误差大(最大允许偏差为+100%、―20%),耐高

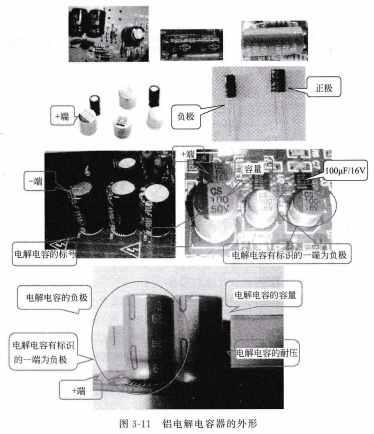

温性较差,存放时间长容易失效。通常在直流电源电路或中、低频电路中起滤波、退耦、信号耦合及时间常数设定、隔直流等作用。铝电解电容器的外形如图3-11所示。

钽电解电容器(CA) 钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽作介质,不像普通电解电容那样使用电解液,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制,本身几乎没有电感,但这也限制了它的容量。

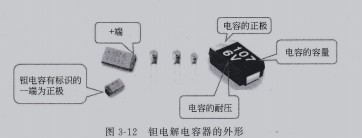

钽电解电容器有箔式钽电解电容器与钽粉烧结式两种形式。箔式钽电解电容器内部采用卷绕芯子,负极为液体电解质,介质为氧化钽,型号有CA30、CA31、CA35、CAk35等系列。钽粉烧结式钽电解电容器的阳极(正极)用颗粒很细的钽粉压块后烧结而成。封装形式有多种,型号有CA40、CA41、CA42、CA42H、CA19、CA70(无极性)等系列。其优点是介质损耗小、频率特性好、耐高温、漏电流小。缺点是生产成本高、耐压低。广泛应用于通信、航天、军工及家用电器上各种中、低频电路和时问常数设置电路中。钽电解电容器的外形如图3-12所示。
