2MBI300F-060电阻器是目前世界上所有电子产品中应用最多的无源元件之一 ,在电子设备中约占所有元器件总数的30%以上 ,是组成电路的最基本元件 。在实际电子电路中 ,为了方便表述与分析 ,通常将电阻器简称为电阻。在这一 章节将介绍电阻的种类 、参数 、识别与应用 。

上午学基础 电阻器的识别

在对电阻器的种类介绍前 ,先要对电阻器功能进行一个简单的介绍 。

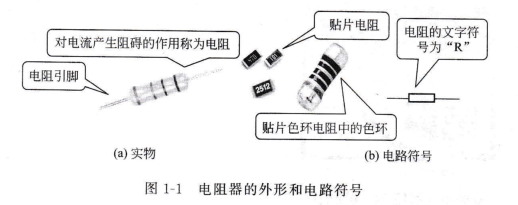

电阻器是电子电路中应用最多一种元件 ,其质量的好坏直接关系到电子电路的稳定性 。电阻器在电路中主要作用是稳定或调节电路中的电流和电压 ,同 时还可 以作为分流器、分压器及负载使用 。电阻器的外形和电路符号 ,如图1-1所示 。

通用型电阻器种类很多 ,如 炭膜电阻、金属膜电阻、金属氧化膜电阻、金属玻璃釉电阻、实心电阻、线绕电阻等。通用型电阻器的阻值范围宽 ,精 度有三种 ,分别为 ± 5%、±10%、 ± 20%,功率为 0.1~10W。

电阻的分类如下 。

① 按阻值是否连续变化,可分为固定电阻和可变电阻器(电位器 )。

② 按结构或材质不同 ,可分为炭膜电阻 、金属膜电阻、氧化膜电阻、水泥电阻、 线绕电阻等。

③ 按功能或使用场合不同,可分为普通 电阻、热敏、光敏、压敏 、湿敏 、气敏电阻 、熔断电阻等。

(1)炭膜电阻(RT)

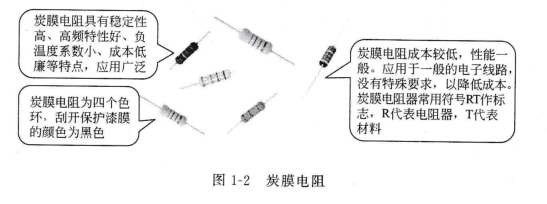

炭膜电阻是用有机黏合剂将碳墨 、石墨和填充料配成悬浮液涂覆于绝缘基体上 ,经加热聚合而成 。固态碳氢化合物在高温和真空中分解,炭沉积在瓷棒或者瓷管上形成一 层结晶炭膜。改变炭膜厚度和用刻槽的方法变更炭膜的长度,可以得到不同的阻值。其外形如图1-2所 示 。炭膜 电阻的阻值范围为1Ω ~10MΩ ,额定功率有0.125W、0.25W、0,5W、lw、 2W、5W、 10w等。
