光电池工作及其应用

ELECTRICALELECTRONICS

基本上，光电池是一种电阻器，可用于根据光强度改变其电阻值。这些是便宜的，易于获得多种尺寸和规格。每个光电管传感器与其他模块的表现不同，即使它们来自同一个系列。实际上，这种变化可能更高，更大等。由于这些原因，它们不能用于决定磨坊坎德拉内的精确光照水平，否则就是勒克斯。本文讨论了光电池的概述，包括工作，电路图，类型及其应用。

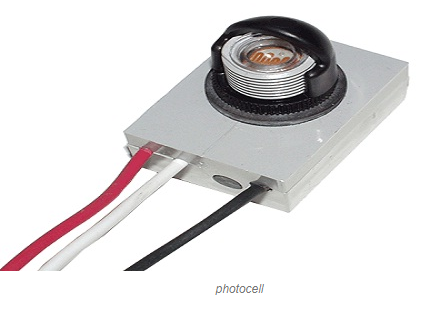

什么是Photocell？

光电池可以定义为;它是一个光敏模块。这可以通过连接到广泛的应用中的电气或电子电路来使用，例如日落到日出照明，当光强度低时机械地打开。这些也用于其他应用，如入侵报警和自动门。

光电管是一种传感器，可用于感应光线。光电池的主要特征包括非常小，低功耗，经济，使用非常简单。由于这些原因，这些经常用于小工具，玩具和电器中。这些传感器通常被称为镉 - 硫化物（CdS）电池。它们由光电阻和LDR组成。

光电

光电

这些传感器适用于光敏应用，例如光线，否则会变暗。如果挡光板位于传感器前方，如果有破坏激光的东西，传感器会有大部分光线照射。

光电池结构

光电池的结构可以通过真空玻璃管完成，该玻璃管包括两个电极，如集电极和发射极。发射极端子的形状可以是半空心圆柱体的形式。它始终处于负电位。集电极端子的形状可以是金属的形式，其可以布置在部分圆柱形发射器的轴线上。这可以不断保持在积极的终端。真空玻璃管可以固定在非金属底座上，底座上有销钉，用于外部连接。

光电工作

光电池的工作原理可以取决于电阻的发生和光电效应。这可用于将光能转换为电能。

当发射极端子连接到负极（-ve）端子时，集电极端子连接到电池的正极（+ ve）端子。频率辐射将大于发射器中材料的阈值频率，然后将发生光吨发射。光子电子参与收集器的方向。这里，集电极端子是相对于发射极端子的正极端子。因此，电流将在电路内流动。如果增强辐射强度，则光电流将增加。

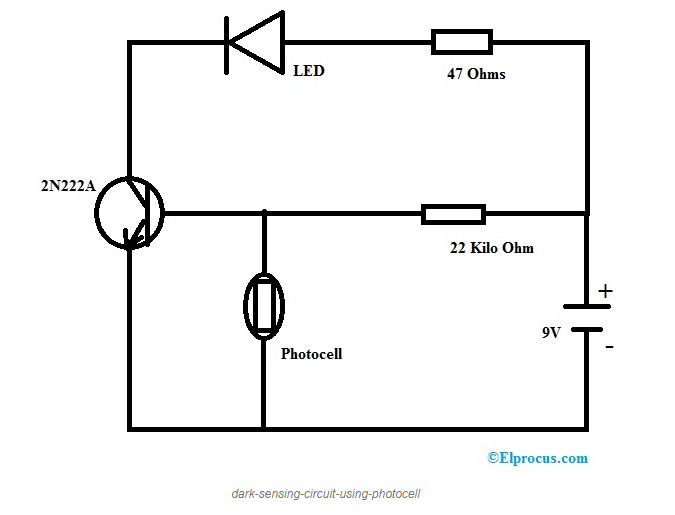

光电池电路图

电路中使用的光电池被称为暗感应电路，否则称为晶体管开关电路。构建电路所需的元件主要包括面包板，跳线，9V电池，晶体管2N222A，光电池，电阻器22千欧，47欧姆和LED。

上述光电池电路在有光和暗的两种情况下工作。

在第一种情况下，光电池的电阻较小，然后将有通过第二电阻器的电流，如22Kilo Ohms和光电池。这里，晶体管2N222A的工作方式类似于绝缘体。因此包括LED1，R1和晶体管的通道将关闭。

暗感测电路-使用-光电管

暗感测电路-使用-光电管

在第二种情况下，光电池的电阻很高，那么电路的通道就会改变。因此，低电阻将朝向晶体管的基极或通过光电池。

每当晶体管的基极端子获得电源时，2N222A晶体管就像导体一样工作。包括LED，R1和2N222A晶体管的通道将打开，LED将闪烁。因此，如果晶体管的基极端子获得电源，那么晶体管将像导体一样工作，然后LED将导通。

光电池的类型

光电池有不同类型

光伏

电荷耦合器件

光敏

Golay Cell

光电倍增管

1）。光伏电池

光伏电池的主要功能是将能量从太阳能转变为电能。每当光子将电池上的电子击穿到高能量状态时，就会出现可用的电流。

2）。电荷耦合器件

电荷耦合器件可以被科学界使用，因为它们是非常一致和精确的光电传感器。当光敏传感器产生的电荷可用于检测从星系到只有痣的各种事物
