可关断晶闸管EMP8965-28VF05GRR

   可关断晶间管(Gate Turn OⅡ ThyⅡstor,GTO)具有普通晶闸管的全部优点,如耐压高、电流大、耐浪涌能力强等。同时,它又有独特的优点,可用门极信号控制其关断,是一种应用广泛的大功率全控型电力电子器件。

    可关断晶闸管的结构

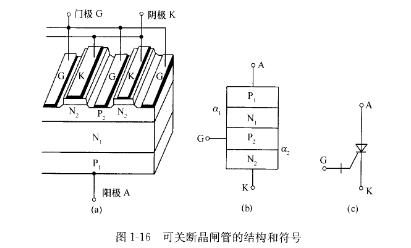

   GTO的结构与普通晶闸管相似,具有4层PNPN结构、3端引出线(A,K,G)。可关断晶闸管的结构和符号如图⒈16所示。GTO的内部包含着数百个共阳极的小GTO单元,它们的门极和阴极分别并联在一起。与普通晶闸管不同,GTO是一种多元的功率集成器件,这是为了便于实现门极控制关断所采取的特殊设计。
