选择DX模式后,通信伙伴地址(“Partner IP删dress”)成为可选项,不能任意设置。 MLC1260-401MLC本例中只有两个智能从站,所以只能选择6(CPU3182的DP地址),通信伙伴的数据发送区被自动选择,与CPU3182的数据发送区地址一致(此处为⒛0)。数据长度可设定,若为1个字,相当于Ⅳ-300(2)从站只接收由CPU31⒏2输出数据(共8个字长)的前2字节。如图⒏17所示。

   同理,如果Ⅳ-300(2)从站也有输出数据(与主站之间只能是MS模式),则在y~3oo(D站也可设置与⒌300(2)之问的DX通信。有些CPU不支持直接数据交换模式,在这种情况下,当数据量较大(大于4字节)日寸,只能通过用户程序调用SFC14~15进行数据传输。

   以上简要介绍了如何组态一个DP主站系统,组态多主站DP网络的过程大致相同。除此之外,如果主站在必要时要求同步或锁定一部分(或全部)从站,则需指定从站组,限于篇幅这里不再介绍,读者可通过STEP7的在线帮助得到详细信息cDP主站系统内部的主从数据交换由操作系统周期执行,无须用户编程,但是仍然需要一些特殊功能指令,以帮助主站获取更多从站信息并灵活控制从站。此外,主从站之间大数据量交换(大于4字节)的情形也需要特定功能指令的支持。表⒌4列出并简要描述了可应用于P⒃hbus―I)P通信的主要系统功能。

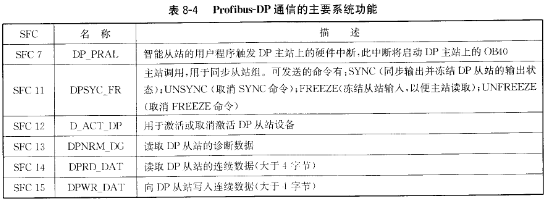

   表⒌4 Profibus DP通信的主要系统功能
