协调器节点通过RS⒛2接口实现Zigbec网络与上位机之间的数据传

输,其硬件设计须包含串口通信模块,其硬件结构如图5.32所示。由于协调器节点可以放置在矿区监控室内, K3PE0E000C-XGC1故可以采用稳定直流电源、UsB、干电池供电等供电方式,并通过AMs111⒎3.3、TPSs~sO~s0电源转换芯片将5V的电源转化为适合CC2530MCU I作所需的33V电压。协调器节点的JTAG调试接口、五向按键、指示灯、天线等的电路设计均与终端节点及路由器节点相同。

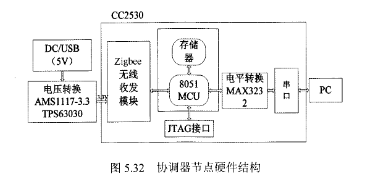

   图5,32 协调器节点硬件结构

   CC2530的两个串行通信接口UsART0和USART1分别运行于通用异

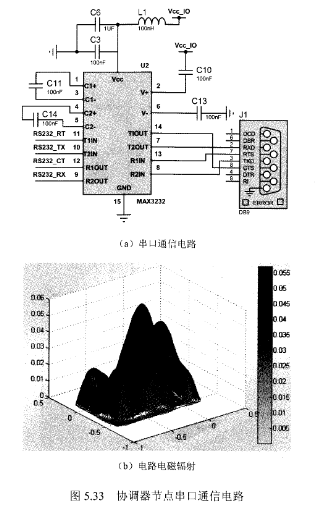

步接收/发送(Universal Asynchronous Recci℃〃Transmitter,UART)模式或者同步串行外围设备接口(scrial Periphcral intcrface,SPI)模式,其功能相同。下层无线乙gbCC网络只包含一个协调器节点,可将其放置在监控中心,因此可以采用串口实现其与上位机的近距离数据传输。本书设计的串口通信电路如图5.33所示,通过芯片MAX3232实现双向电平转换。
