超外差式收音机具有灵敏度高、选择性好、保真度高、音质优美等特点。S1216AATA-75-E因此,这种电路结构获得了广泛的应用,并已成为分立元件收音机的“主流”。本次实训的主要目的是在熟悉超外差式收音机工作原理的基础上,对照原理图和印制电路板图,掌握无线电整机装配工艺,以及收音机的调试技巧和维修方法。

   超外差式收音机简介

   超外差式收音机的组成结构

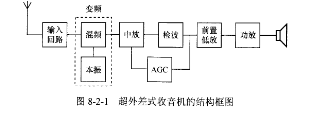

   超外差式收音机的电路形式很多,但大体上都是由输入回路、变频级、中频放大级、检波级、低频放大级、功放级和扬声器组成,其结构框图如图8-⒉l所示。

   把接收到的电台信号与本机振荡信号同时送入变频管进行混频,并始终保持本机振荡频率比外来信号频率高4甾kHz,通过选频电路,取两个信号的“差额”进行中频放大,这种电路叫作超外差式电路,采用超外差式电路的收音机叫作超外差式收音机。
