测量78系列的稳压值:其测试电路如图12-21(a)所示;在稳压器的电压输入端与接地端之间接入一个比被测稳压器标称输出电压高出3V以上、M4A5-64/32但不超过其最大输人电压的直流电压(其正极应接人输人端)。例如,被测集成稳压器为7806,则所接入的直流电压应为9V;若所测出的集成稳压器输出端与接地端之问的电压值输出稳定,且在集成稳压器标称稳压值的±5%范围内拨动,则表明该集成稳压器的性能良好。

   测量79系列的稳压值:其测试电路如图1224(b)所示;在稳压器的电压输人端与接地端之间接人一个比被测稳压器标称输出电压高出3V以上、但不超过其最大输人电压的直流电压(其负极应接入输入端)。例如,被测集成稳压器为7905,则所接人的直流电压应为-8V;若所测出的集成稳压器输出端与接地端之间的电压值输出稳定,且在集成稳压器标称稳压值的±5%范围内拨动,则表明该集成稳压器的性能良好。

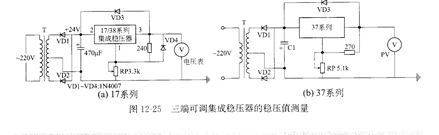

   测量17/38系列的稳压值:其测试电路如图1225所示;在检测集成稳压器输出端的对地电压的同时,调节电位器RP,观察稳压器的输出电压是否在其标称电压值范围内变化;若输出电压正常,则表明该集成稳压器性能完好。
