模型3D场值显示
发布时间:2016/12/27 20:23:16 访问次数:439

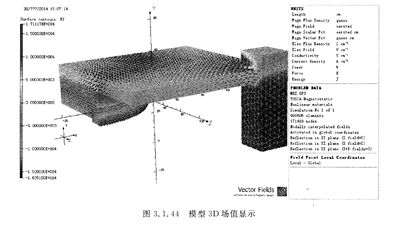

对话框下部用于设置模型的观察视角View parameters和坐标轴的缩放比例Axisscaling fact°rs,读者可以自行尝试。设置好对话框内的参数后,单击OK按钮。 M24C02-WMN6TP如果在模型显示设置中(显示选择按钮飕)将模型设为非完整的对称模型(如本例的1/8模型),那么就会在其对称面上显示所需场值分布,如图3,1,44所示。
以上给出了一个永磁MRI磁体进行几何建模、材料参数输人、边界条件设置、有限元网格划分,解算和后处理的完整过程。通过此例,希望读者可以大致的掌握Opem3D有限元建模和分析的基本步骤。
对话框下部用于设置模型的观察视角View parameters和坐标轴的缩放比例Axisscaling fact°rs,读者可以自行尝试。设置好对话框内的参数后,单击OK按钮。 M24C02-WMN6TP如果在模型显示设置中(显示选择按钮飕)将模型设为非完整的对称模型(如本例的1/8模型),那么就会在其对称面上显示所需场值分布,如图3,1,44所示。
以上给出了一个永磁MRI磁体进行几何建模、材料参数输人、边界条件设置、有限元网格划分,解算和后处理的完整过程。通过此例,希望读者可以大致的掌握Opem3D有限元建模和分析的基本步骤。
