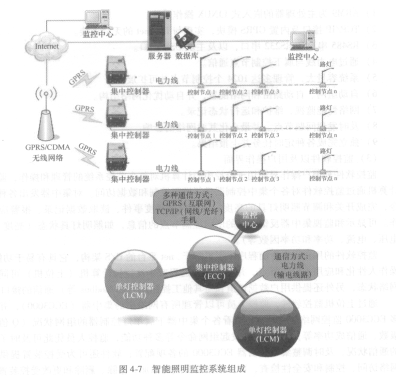

智能照明监控系统由单灯控制器、SC1020PN多功能集中控制器、监控软件及用户操作界面等组成，如图4-7所示。

   单灯控制器：

   单灯控制器分为模块式（可内置于灯具中）和外挂式两种，分别满足照明灯具生产企业和工程安装商的不同使用需求。外挂式的单灯控制器主要由以下单元组成：内嵌RISE3000系列电力线载波通信芯片的通信模块、相关检测测量的控制电路以及电源分。

模块式的单灯控制器则可嵌入灯具中，并共享灯具中已有的电路（如直流电源等）。

   每个单灯控制器作为一个照明灯具控制节点具有电力线载波通信的功能，能通过供电电力线与集中器保持互通，接受和执行各种指令，并将执行结果和数据送回集中器。单灯控制器实现的主要控制和数据采集功能有：控制照明灯具开关、亮度调节、故障检测等，并可扩展具有多种数据采集功能，如温度采集、湿度采集，计算屯流、电压、功率以及功率因数等。

   单灯控制器所使用的RISE3000系列芯片是专用于智能控制网络的系统芯片(SoC)。它能利用电力线作为通信媒介，将电力线上的用电设备联成控制网络。RISE3000系列的设计符合EIA-709.1、EIA-709.2和EN50065.1等国际标准。同时增加了自动路由协议层，并以其性能优越的物理层设计及完善的网络通信协议保证了可靠的网络通信性能。
